MERANCANG 3 JARINGAN DALAM 1 GEDUNG
Disini saya menggunakan Cisco Packet Tracer untuk
simulasinya
Langkah-langkahnya
sebagai berikut :
Sediakan 15 buah PC pilih yang generic saja, 3 buah switch

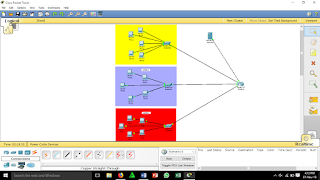

generic, 1 buah router generic dan 1 server. Susun sperti skema dibawah ini
Setting IP Address, bedakan segmen tiap
lantai gedung
Caranya : Klik device computer(PC)-Desktop-IP
Configuration. kemudian lihat pengisian pada gambar :
Disini IP yang saya gunakan adalah sebagai berikut
Lantai
|
IP Address
|
Subnetmask
|
Gateaway
|
1
|
192.168.10.2
|
255.255.255.0
|
192.168.10.1
|
1
|
192.168.10.4
|
255.255.255.0
|
192.168.10.1
|
1
|
192.168.10.6
|
255.255.255.0
|
192.168.10.1
|
1
|
192.168.10.8
|
255.255.255.0
|
192.168.10.1
|
1
|
192.168.10.10
|
255.255.255.0
|
192.168.10.1
|
2
|
192.168.20.12
|
255.255.255.0
|
192.168.20.1
|
2
|
192.168.20.14
|
255.255.255.0
|
192.168.20.1
|
2
|
192.168.20.16
|
255.255.255.0
|
192.168.20.1
|
2
|
192.168.20.18
|
255.255.255.0
|
192.168.20.1
|
2
|
192.168.20.20
|
255.255.255.0
|
192.168.20.1
|
3
|
192.168.30.22
|
255.255.255.0
|
192.168.30.1
|
3
|
192.168.30.24
|
255.255.255.0
|
192.168.30.1
|
3
|
192.168.30.26
|
255.255.255.0
|
192.168.30.1
|
3
|
192.168.30.28
|
255.255.255.0
|
192.168.30.1
|
3
|
192.168.30.30
|
255.255.255.0
|
192.168.30.1
|
Setting routernya, sediakan 4 port. 3 untuk switch dan 1 untuk server
Konfigurasinya yaitu :
Fastethernet
0/0 ip : 192.168.10.1 (lantai 1)
|
Fastethernet
0/1 ip : 192.168.20.1 (lantai 2)
|
Fastethernet
0/2 ip : 192.168.30.1 (lantai 3)
|
Fastethernet
0/3 ip : 192.168.40.1 (server)
|
Untuk pengujian, masuk ke terminal pada pc
kemudian ping ip tiap lantai / tiap segmen. Jika mendapat balasan seperti ini
maka sudah selesai.
Sekian tutorialnya, semoga bermanfaat
